Laserová řezačka Bodor - řada T

Řezací vláknový laser pro řezání kovových trubek.

Laser Cutting Machine T

Větší než ostatní

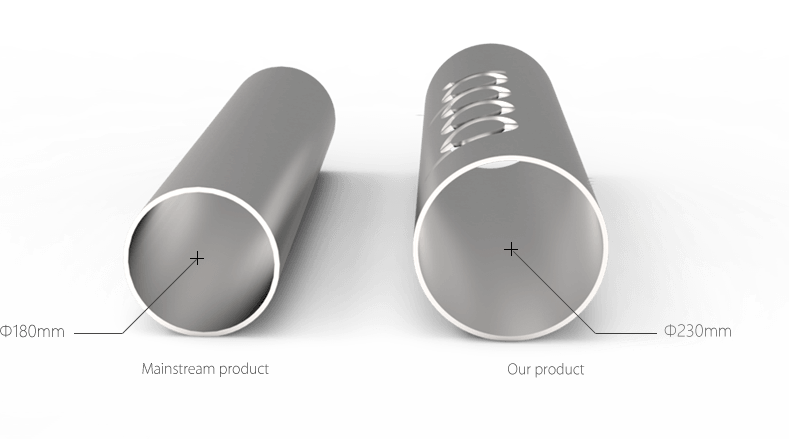

Průměr je zvýšen o 30 %
Hmotnost je zvýšena o 100 %
Vhodné k řezání různých typů trubek

Laser Cutting Machine T

Maximální řezací průměr je o 30 % větší, než je běžný průměr na trhu a maximální řezací hmotnost je o 100 % větší než hmotnost jiných produktů na trhu.

Úsporná tryska s konstantním průtokem plynu

Řezný výkon a účinnost jsou vylepšeny udržováním stálého proudění plynu s malým vířením.

Speciální laserová hlava BodorGenius T

Laser Cutting Machine T

Úzká tryska umožňuje laserové řezačce vyhnout se rušení a řezat různé typy trubek, včetně speciálních tvarů, jako jsou nosníky typu H, P, I atd.

Čtyřstranné vyhledávání hran, vyšší přesnost

Nová funkce sledování čtyř okrajů. Optimalizované metody a algoritmy sledování okrajů umožňují vyšší přesnost řezu a stabilitu laserové řezačky.

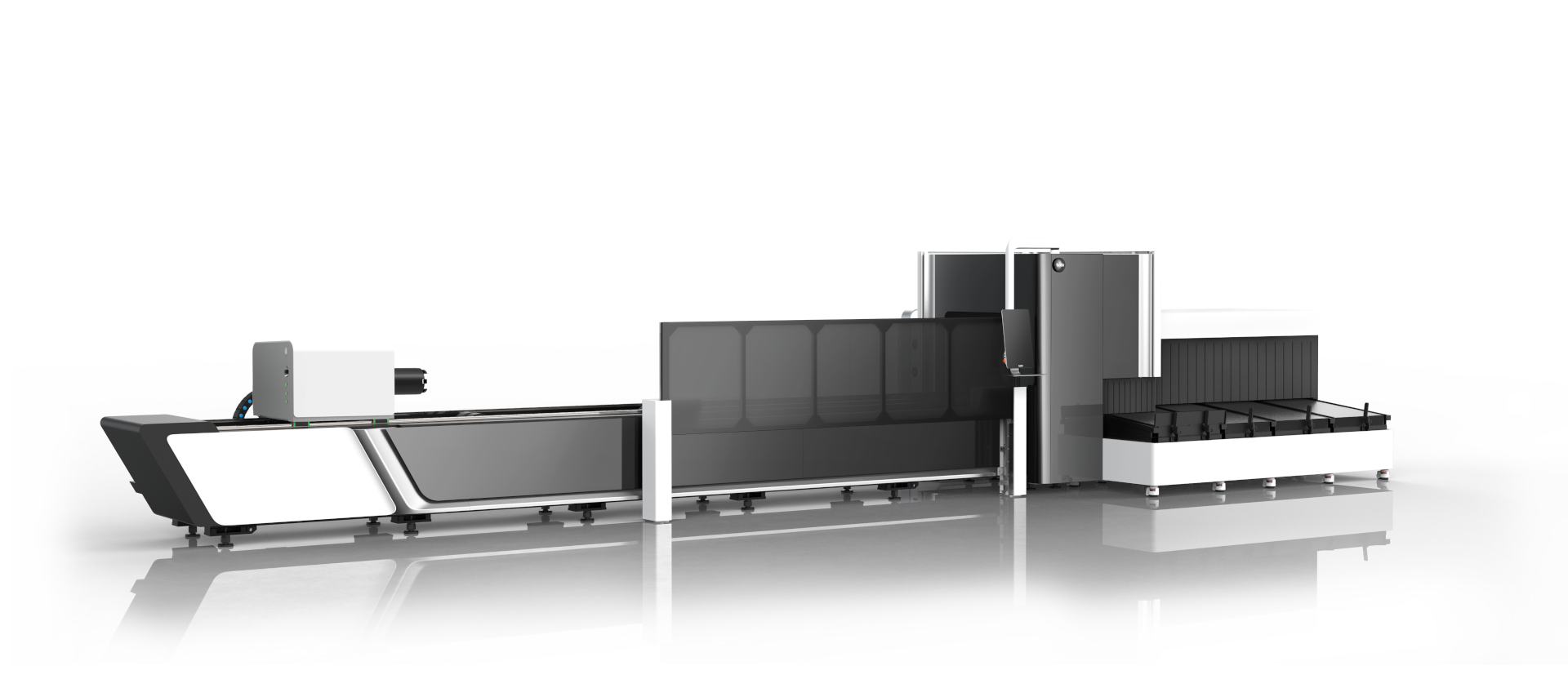

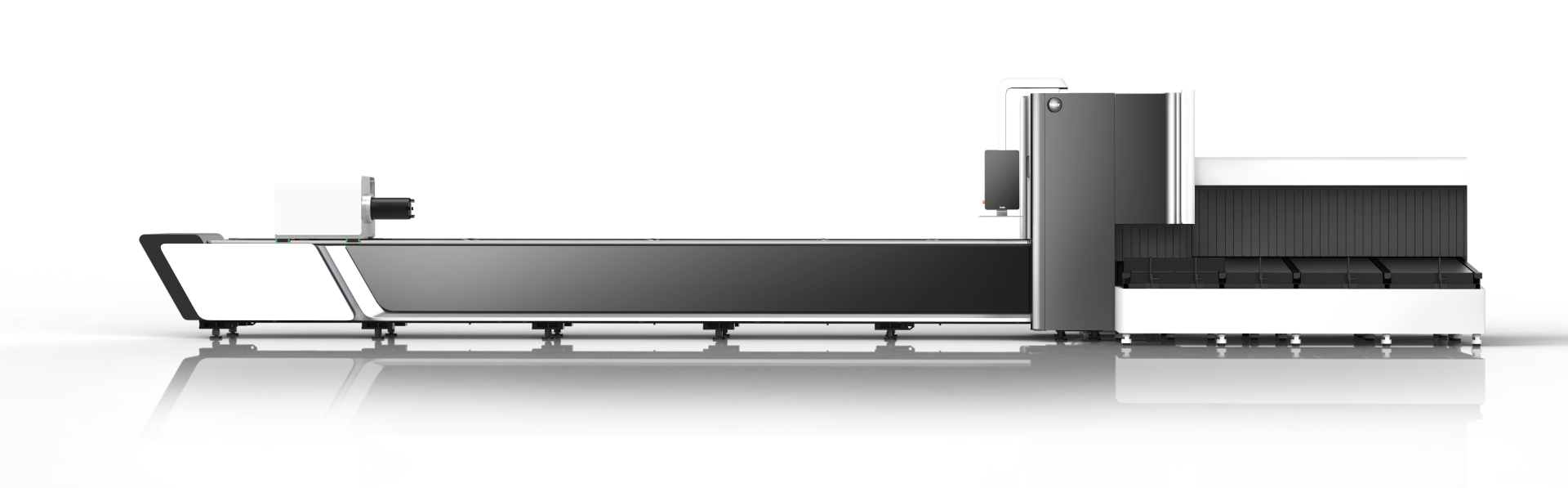

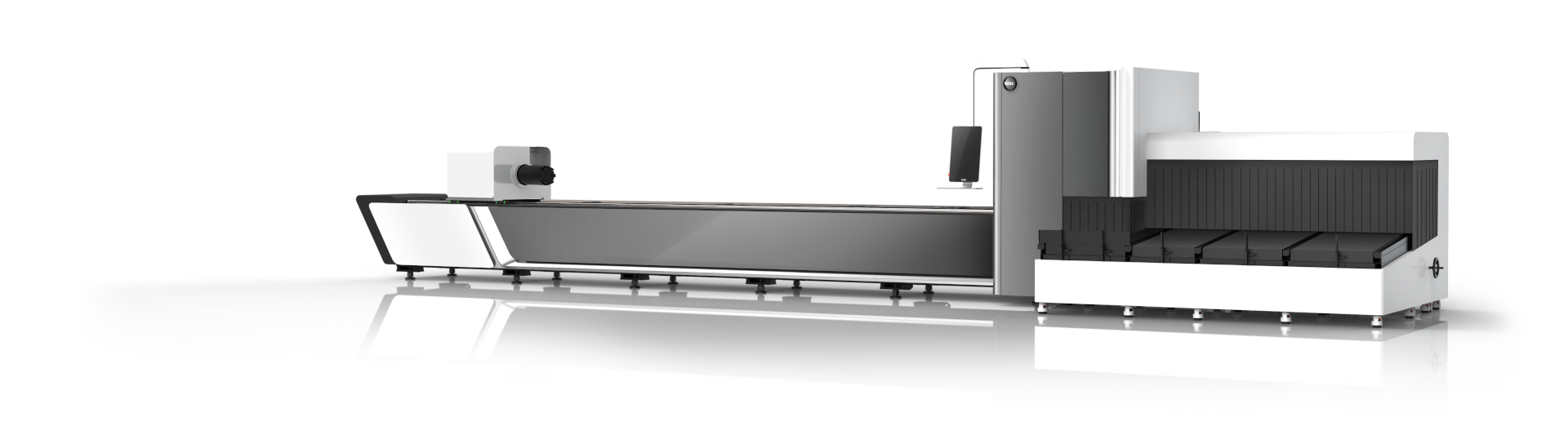

Dostupné varianty

Laser Cutting Machine T

Podávání:
Po naložení celého svazku trubek na podávací zařízení budou trubky inteligentně separovány a naloženy. Zařízení je bez překážky napojeno na stroj na řezání trubek, aby byly trubky do podávacího ramene dodávány vždy po jedné.

Vykládání:
Vyhotovené trubky jsou automaticky vykládány do stojanu trubek. Nadměrně dlouhé trubky lze podpořit dvěma podpůrnými válci. Stroj umí zpracovávané trubky automaticky připravovat, aby zkrátil dobu podávání. Automatické podávání a oddělování součástí od odpadu může snížit vytřiďování, ušetřit práci a zlepšit výrobní efektivitu stroje.

Technické parametry

ModelT230
Efektivní délka při řezání trubek6 500mm
Výstupní výkon laseru6kW / 3kW / 2kW / 1,5kW
Efektivní průměr při řezání válcových trubekΦ20 – 230mm
Efektivní průměr při řezání trubek čtvercového profilu□20 * 20 – □160 * 160mm
Trubka pravoúhlého profilu - délka strany20 – 230mm
Trubka pravoúhlého profilu - průměr největší opsané kružnice≤ 230mm
Přesnost nastavení polohy osy X/Y0,05mm
Přesnost přemístění polohy osy X/Y0,03mm
Maximální rychlost pohybu osy X100m/min
Maximální rychlost pohybu osy Y90m/min

Aplikace v průmyslu

Stroj splňuje procesní požadavky většiny průmyslových oborů a jeho přesnost je stabilní. V současnosti je stroj rozsáhle využíván v oboru elektronického, elektrického a mechanického hardware, nových typů energií, jako jsou lithiové baterie, obaly, solární energie, LED, automobilů a jiných průmyslových oborech.

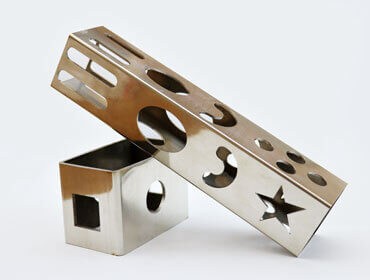

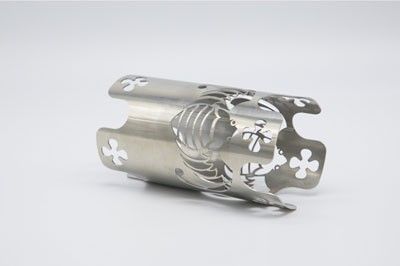

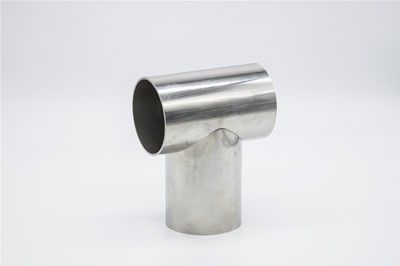

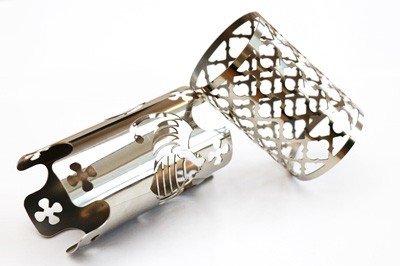

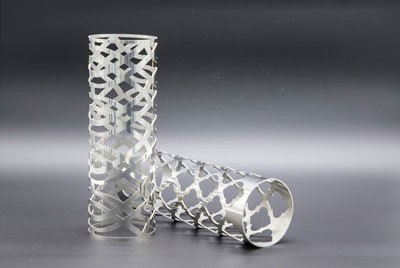

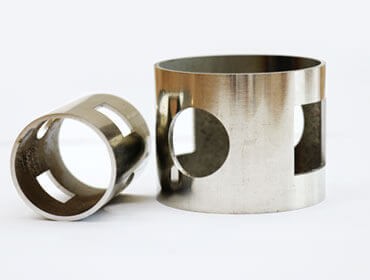

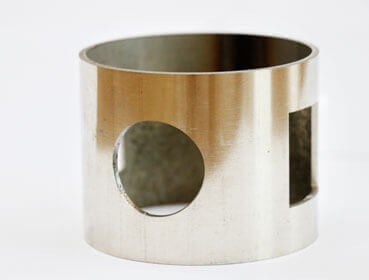

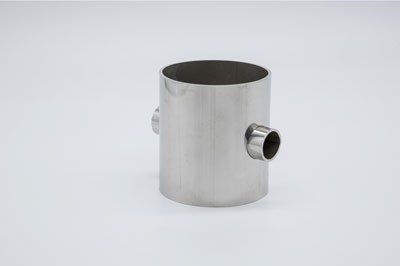

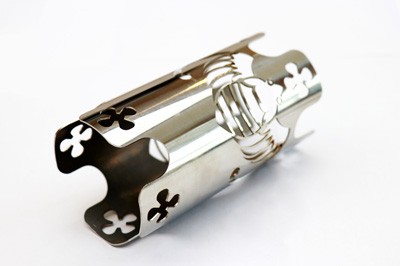

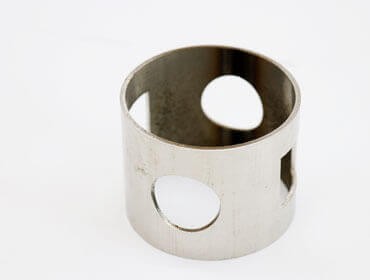

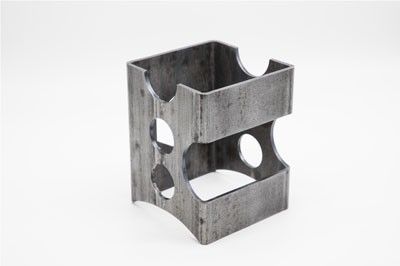

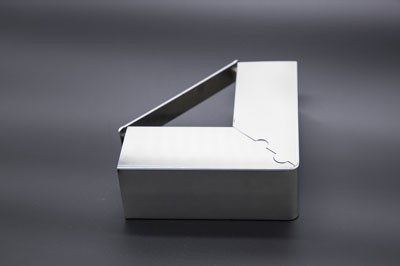

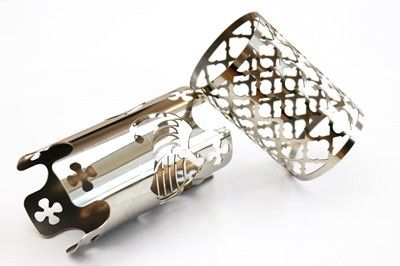

Vzorky k řezání

Tento stroj umí řezat uhlíkovou ocel, nerez ocel, hliník, měď a slitiny kovů.

  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T
  • Laserová řezačka Bodor - řada T

Máte dotaz? Kontaktujte nás!

Litinový stůl

Pro většinu našich velkých strojů používáme litinový rám, který zajistí delší provozní životnost. Litinový rám má oproti svařovanému nesporné výhody.

  • stabilnější
  • přesnější
  • lepší absorbce nárazů
Automatické zaostřování laserové hlavy
  • zaostřování v průběhu řezání zvyšuje rychlost řezání
  • vysoká přesnost
  • dvojí vodní chlazení zvyšuje provozní životnost optických čoček
  • zamezení omylům či chybám při manuálním seřizování
  • automatické nastavení dle uložených parametrů
Automatická výměna trysky

Naše lasery s automatickou výměnou strysek zajistí rychlejší, produktivnější pohodlnější práci. Trysky se dokáží automaticky vyměnit, zkaliborovat i vyčistit.
